二、沟槽施工
1、 沟槽土方开挖 沟槽施工采用梯形断面开挖,以机械为主,人工配合。采用直槽形式开挖。在开挖时严格控制沟底设计标高,机械开挖应保留10cm用人工清底,以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤,以书面形式报告业主和监理工程师,经同意后再作施工处理。开挖时做好基坑排水工作,两侧对称挖排水沟的截面积15cm×15cm为宜。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排,确保混凝土底板在无水环境下施工。基坑开挖期间,基坑附近不堆放弃土和建筑材料,做到文明施工。开挖基坑时,如遇到不良土壤应适当放坡,确保槽底作业面。
2 、沟槽混凝土底板施工施工前,对沟槽底板进行整平,放出沟槽线,按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C15,采用商品混凝土,厚度10cm。浇筑时严格按要求振捣,直到密实为止。浇筑后进行收光并做到及时养护,确保混凝土的强度。沟槽底板应3‰朝排水方向放坡,以便电缆沟的排水。

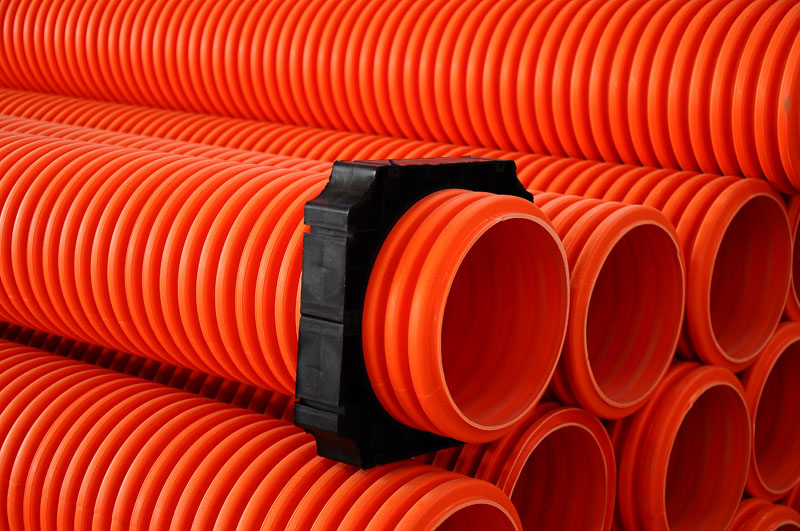

3 、HFB电缆排管的铺设在混凝土底板上平铺10cm厚的中砂垫层,再铺设电缆排管,并在管沟管间空隙填砂,用木棒捣实,使砂在管外壁形成圆弧状管床。排管的铺设,每段的接头要错开布置,保证连接严密,不得有砂粒渗入。管群铺设好后,每孔内穿入8#铁丝一根,以便今后穿线。依照施工要求进行逐层排管的铺设,待上层排管铺设完后,再铺10cm厚的中砂垫层。后采用灌水的方法将砂进一步沉降,使砂与电缆排管形成密实的整体。 1.2.4 土方回填电缆排管铺设完工后,进行土方回填,以机械为主,人工配合。分层回填,每层厚度为15cm,并进行夯实。回填的高度与主体道路路面高程吻合。余土用自卸汽车运余土弃置场。
三、电力井及管道基础施工
电力井施工
HFB电力管井施工作为电力管线的关键工序,采取早开工,早成型,保证
管线施工的进度。电力井施工注意事项如下:
1、底板浇注前检查基底情况,或地质情况达不到要求,要及时上报设计院。
2、混凝土浇注采用两次浇注方法成型,次浇注井底板混凝土,第二次浇井壁和井顶板混凝土,混凝土采用商品混凝土。
3、钢筋绑扎满足设计与规范要求。
4、浇注混凝土时注意各种预留孔洞的位置正确。
电力管道基础施工
首先放出基础线及电力井线,然后铺设10cm碎石垫层,并浇筑5cmC15砼基底。
铺设管道
1、管道铺设采用人工铺设,并按设计要求放置隔块,隔块放置时保证隔块的垂直。对于铁丝绑扎段的管线,要保证管线的平面位置和坡度的正确。
2、管道接头采用同厂生产的管配件,保证接头处的平顺。 3、混凝土包裹管道。混凝土施工采用溜槽法施工。浇捣混凝土时振动棒要和管线保留一定的距离,防止对管线产生移位和破坏。
4)、回填
管道铺放完工后及时检查管道的质量,若发现有质量问题及时进行处理。自检合格后经监理工程师检验合格后,即可进行回填。电力井及沟槽回填在行车道范围内采用6%石灰土回填分层夯实道路结构层,其余路段采用素土压实回填。
